磁粉制動器

當前位置：首頁>產品中心 > 磁粉制動器

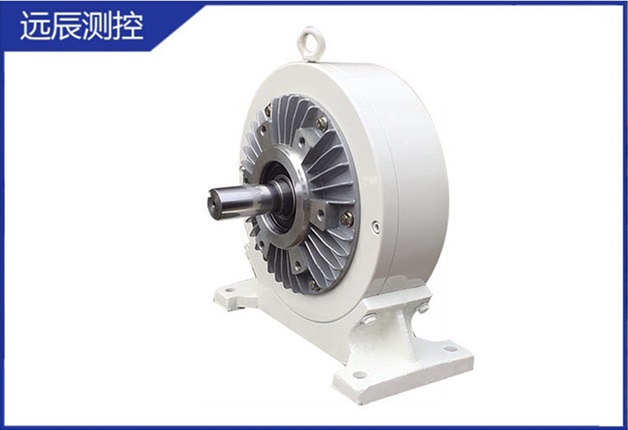

機座式磁粉制動器

一、概述：

        磁粉制動器是根據電磁原理和利用磁粉傳遞轉矩的，它具有激磁電流和傳遞轉矩基本成線性關系，在同滑差無關的情況下能夠傳遞一定的轉矩，響應速度快、結構簡單等優點，是一種多用途、性能優越的自動控制元件。它廣泛應用于各種機械中不同目的的制動、加載以及卷繞系統中放卷張力控制等。磁粉離合器還可用于緩沖起動、過載保護、調速等。

二、特點:

      1.激磁電流與轉矩成線性關系：磁粉類器件所傳遞的轉矩如（圖1）所示，大致上和激磁電流的大小呈線性關系。一般而言，在5～95％的額定轉矩內，激磁電流與轉矩成正比例線性關系。

     2.穩定的滑差轉矩：當激磁電流保持不變時，轉矩將會穩定的傳遞，不受滑差的影響。靜止和轉動轉矩不變。因此，只要控制電流，即能控制轉矩的大小。



     3.快速響應特性：磁粉離合器、制動器的無響應時間，轉矩上升時間，轉矩下降時間都極短，因此可以用于頻繁啟停、換向的場合。



     4.控制功率小：功率放大倍數高，可用很小的激磁電流控制很大的傳遞功率，易于實現自動控制。



     5.運轉平穩，無振動，無沖擊，低噪音。



     6.過載保護:在轉矩超載情況下，自動滑差運行起到過載保護作用

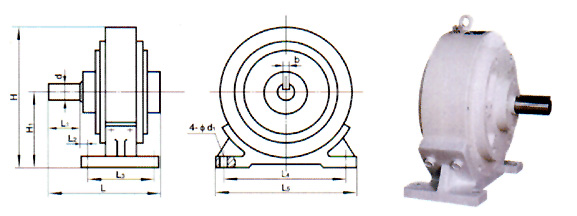

型號 技術參數 安 裝 尺 寸
額定
轉矩
N.m 		激磁
電流
A 		允許滑差功率W 冷卻
方式 		d H1 H L L1 L2 L3 L4 L5 d1 b
CZ-0.2 2 0.4 100 自冷 9 55 105 106 20 33 26 100 115 5.5 削平
CZ-0.5 5 0.5 300 自冷 12 72 139 120 21 23 60 110 125 6.5 4
CZ-1 10 0.6 800 水冷 12 100 188 135 26 16 70 155 180 9 4
CZ-2 20 0.6 1600 水冷 18 120 220 144 30 20 78 155 190 11 6
CZ-5 50 0.8 3500 水冷 22 150 260 165 35 14 110 185 230 11 6
CZ-10 100 1 7000 水冷 28 165 300 305 55 37.5 100 185 274 13 8
CZ-20 200 2 10000 水冷 35 180 335 341 70 35.5 125 268 320 13 10
CZ-40 400 2.5 12000 水冷 45 210 385 343 70 23 150 300 350 13 14
CZ-50 500 2.5 14000 水冷 60 240 440 634 100 53 230 340 420 17 18
CZ-100 1000 2.5 18000 水冷 60 280 522 478 100 31 220 430 500 17 18
CZ-200 2000 3 25000 水冷 75 325 610 543 110 50 250 520 600 22 20
CZ-500 5000 3 40000 水冷 90 430 818 662 140 50 320 600 700 22 25
CZ-1000 10000 4 50000 水冷 120 600 1125 740 160 40 360 900 1030 26 32

三、磁粉制動器應用范圍：



電線電纜 造紙工業 包裝工業 紡織工業

光纖光纜 紙加工 電機測試的加載 金屬箔帶加工

橡膠工業 纖維工業 印刷工業 薄膜、膠片工業



 四、典型案例:

1． 適用于恒張力控制系統，比如：印刷機、分切機、復合機、涂布機、造紙機、拉絲機和電纜繞線機，以及金屬板材、帶材、膠片等加工設備和紡織機械等。

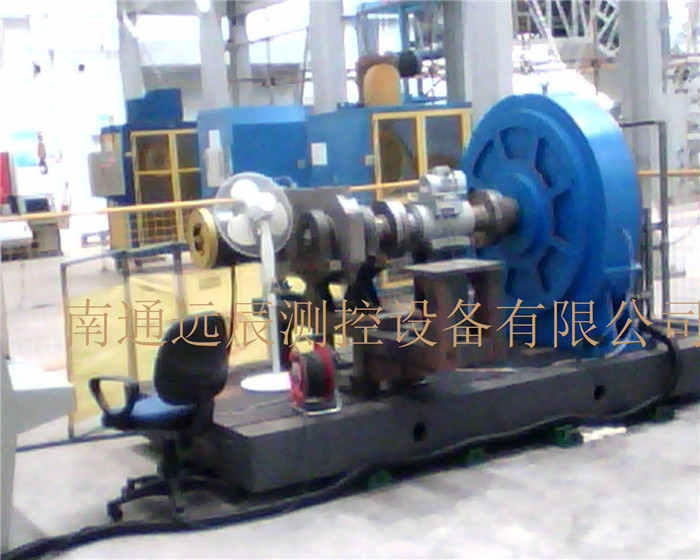

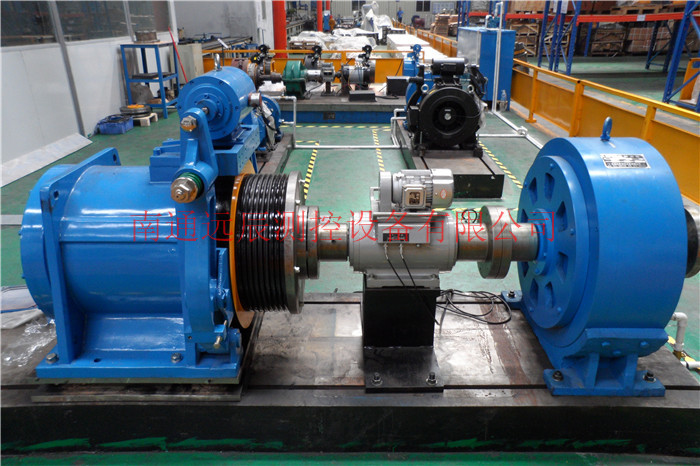

2． 作為加載器，用在發動機、電動機、電動機構、液壓元件、減速器等動力機械中作轉矩測量時的加載裝置。


3． 無級調速，配上傳感器及控制線路便可實現無級調速，特別對高轉速時速度的微調和中小功率的調速系統。
